Att välja lämplig form för en höghastighetsblankeringslinje är ett kritiskt beslut som kan påverka effektiviteten, kvaliteten och kostnaden - effektiviteten i din tillverkningsprocess. Som leverantör av höghastighetsblankerande linjerHöghastighetsblankeringslinje, Jag har bevittnat första hand de utmaningar som tillverkarna möter när de gör detta val. I den här bloggen delar jag några viktiga överväganden och riktlinjer som hjälper dig att fatta ett informerat beslut.
Förstå grunderna för höghastighetsblankering

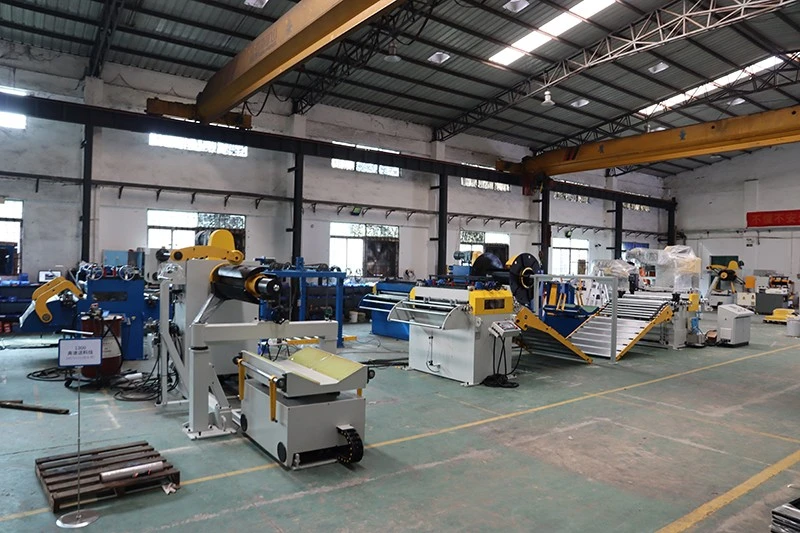

Höghastighetsblankering är en tillverkningsprocess som används för att skära plana former från plåt i höga hastigheter. Det används allmänt inom branscher som bil, elektronik och apparater för att producera komponenter som brickor, konsoler och elektriska kontakter. En höghastighetsblankeringslinje består vanligtvis av en spolematare, en press och en matris. Die är verktyget som faktiskt skär metallen i önskad form.
Faktorer att tänka på när du väljer en matris
1. Materialtyp och tjocklek
Typen och tjockleken på materialet du blankerar är avgörande faktorer i formen. Olika material har olika mekaniska egenskaper, såsom hårdhet, duktilitet och draghållfasthet. Till exempel är rostfritt stål svårare och svårare att klippa än mjukt stål, så en matris utformad för rostfritt stål kommer att behöva göras av ett mer slitstyrka material.
På liknande sätt påverkar materialets tjocklek den krävda skärkraften. Tjockare material kräver mer kraft för att klippa, vilket innebär att matrisen måste vara starkare och mer robust. En matris för tunna material kan vara gjorda av ett billigare verktygsstål, medan en matris för tjocka material kan behöva göras av en högprestanda.
2. Del geometri
Formen och storleken på den del du producerar spelar också en viktig roll i valet. Komplexa geometrier med skarpa hörn, små hål eller komplicerade mönster kräver mer exakta dör. Till exempel kommer en matris för en del med många små hål att behöva ha väl utformade stansar och strippare för att säkerställa korrekt hålbildning och förhindra materialdeformation.
Storleken på delen påverkar Die: s övergripande dimensioner och antalet hålrum som kan inkluderas. Större delar kan kräva en större munstycke, vilket kan öka kostnaden. Men om du behöver producera en stor volym av delar kan en multi -hålrums dör vara mer kostnad - effektiv på lång sikt.
3. Produktionsvolym
Produktionsvolymen är en annan viktig övervägning. Om du producerar ett litet antal delar kan en enkel, enkelkavitetsgure vara tillräcklig. Dessa matriser är i allmänhet billigare att tillverka och kan produceras snabbt.
Å andra sidan, om du producerar en stor volym av delar, kan en multi -hålrum eller en progressiv matris vara mer lämplig. En multi -hålrumsgud har flera identiska håligheter, så att du kan producera flera delar i ett enda pressslag. En progressiv munstycke är en mer komplex matris som utför flera operationer, såsom skärning, böjning och bildning, i en enda pass genom munstycket. Dessa matriser är dyrare att designa och tillverka men kan öka produktionseffektiviteten avsevärt.
4. Produktionshastighet
Höghastighetsblankeringslinjer är utformade för att arbeta med mycket höga hastigheter, så att matrisen måste kunna motstå de höga hastighetsskärningar och snabb cykling. En matris som inte är utformad för höghastighetsdrift kan slitas snabbt, vilket leder till ofta matningsändringar och ökad driftstopp.
För att säkerställa höghastighetsprestanda bör matrisen ha ordentlig smörj- och kylsystem. Smörjning minskar friktionen mellan matrisen och materialet, vilket hjälper till att förlänga dödens liv och förbättra nedskärningens kvalitet. Kylsystem kan förhindra att matrisen överhettas, vilket kan orsaka värmeutvidgning och påverka Die: s noggrannhet.
5. Kvalitetskrav
Kvalitetskraven för de delar du producerar är också viktiga. Om du behöver delar med hög dimensionell noggrannhet och ytfinish, behöver du en hög precision. Högprecisionsdödningar tillverkas vanligtvis med snäva toleranser och avancerade tillverkningstekniker, såsom tråd EDM (elektrisk urladdningsbearbetning).
Dessutom, om delarna kräver en hög repeterbarhet, måste matrisen utformas för att upprätthålla sin noggrannhet under en lång användningsperiod. Detta kan innebära att man använder material av hög kvalitet, korrekt värmebehandling och regelbundet underhåll.
Olika typer av matriser för höghastighetsblankerande linjer
1. Singel - Operation dör
Enstaka driftsdies är den enklaste typen av matriser. De utför bara en operation, till exempel skärning eller stansning. Dessa matriser används ofta för lågvolymproduktion eller för delar med enkla geometrier. De är relativt billiga att tillverka och enkla att underhålla.
2. Multi - Kavitet dör
Multi -kavitetsdies har flera identiska hålrum, vilket möjliggör produktion av flera delar i en enda pressslag. Dessa matriser är lämpliga för högvolymproduktion av små till medelstora delar. Genom att öka antalet delar som produceras per stroke kan multi -hålrumsdies utseenden förbättra produktionseffektiviteten.
3. Progressiva dör
Progressiva matriser är mer komplexa matriser som utför flera operationer, såsom skärning, böjning och bildning, i en enda pass genom matrisen. Remsan av material rör sig genom matrisen på ett progressivt sätt, med varje station som utför en annan operation. Progressiva matriser är idealiska för högvolymproduktion av komplexa delar, eftersom de kan minska antalet hanteringssteg och förbättra delkvaliteten.
4. 3 I 1 Blanking Line dör
3 i 1 blankinglinjeDies är designade för en specifik typ av tättlinje som kombinerar en decoiler, en rakare och en matare till en enhet. Dessa matriser används ofta för applikationer där utrymmet är begränsat eller där en kompakt och effektiv blanking lösning krävs.
5. Multi Cut Precision Blanking Line Dies
Multi Cut Precision Blanking LineDies används för höga precisionsapplikationer. Dessa matrisar kan producera delar med mycket snäva toleranser och utmärkt ytfinish. De används ofta inom branscher som elektronik och medicintekniska produkter, där precision är kritisk.
Arbetar med en die tillverkare
Att välja rätt matris för din höghastighetsblankeringslinje kan vara en komplex process. Det är ofta fördelaktigt att arbeta med en erfaren matstillverkare. En bra tillverkare kommer att ha expertis och resurser för att utforma och tillverka en dyn som uppfyller dina specifika krav.
När du väljer en matstillverkare, leta efter en med en beprövad track record i hög hastighetsblanking. De borde kunna ge dig prover av deras tidigare arbete samt referenser från nöjda kunder. Dessutom bör tillverkaren kunna erbjuda teknisk support och efter - försäljningstjänst, till exempel underhåll och reparation av matriser.
Slutsats
Att välja lämplig form för en höghastighetsblankeringslinje är ett beslut som kräver noggrann övervägande av flera faktorer, inklusive materialtyp, delgeometri, produktionsvolym, produktionshastighet och kvalitetskrav. Genom att förstå dessa faktorer och arbeta med en erfaren matstillverkare kan du se till att du väljer en dyn som uppfyller dina produktionsbehov och ger dig en högkvalitativ, kostnad - effektiv lösning.
Om du är på marknaden för en höghastighetsblankeringslinje eller behöver hjälp med att välja, är vi här för att hjälpa. Vårt team av experter har lång erfarenhet av höghastighetsblankering och kan ge dig den vägledning och stöd du behöver för att fatta rätt beslut. Kontakta oss idag för att starta en diskussion om dina specifika krav och utforska hur vi kan arbeta tillsammans för att optimera din tillverkningsprocess.
Referenser
- Verktyg och Die Design Handbook, andra upplagan av George E. Dieterer
- Metallformning: Mekanik och metallurgi av Dieter, GE
- Höghastighetsblankningsteknik: Principer och tillämpningar från branschforskningsgruppen
